xEV向け駆動モーター・発電機の
絶縁材用PPSフィルム積層品

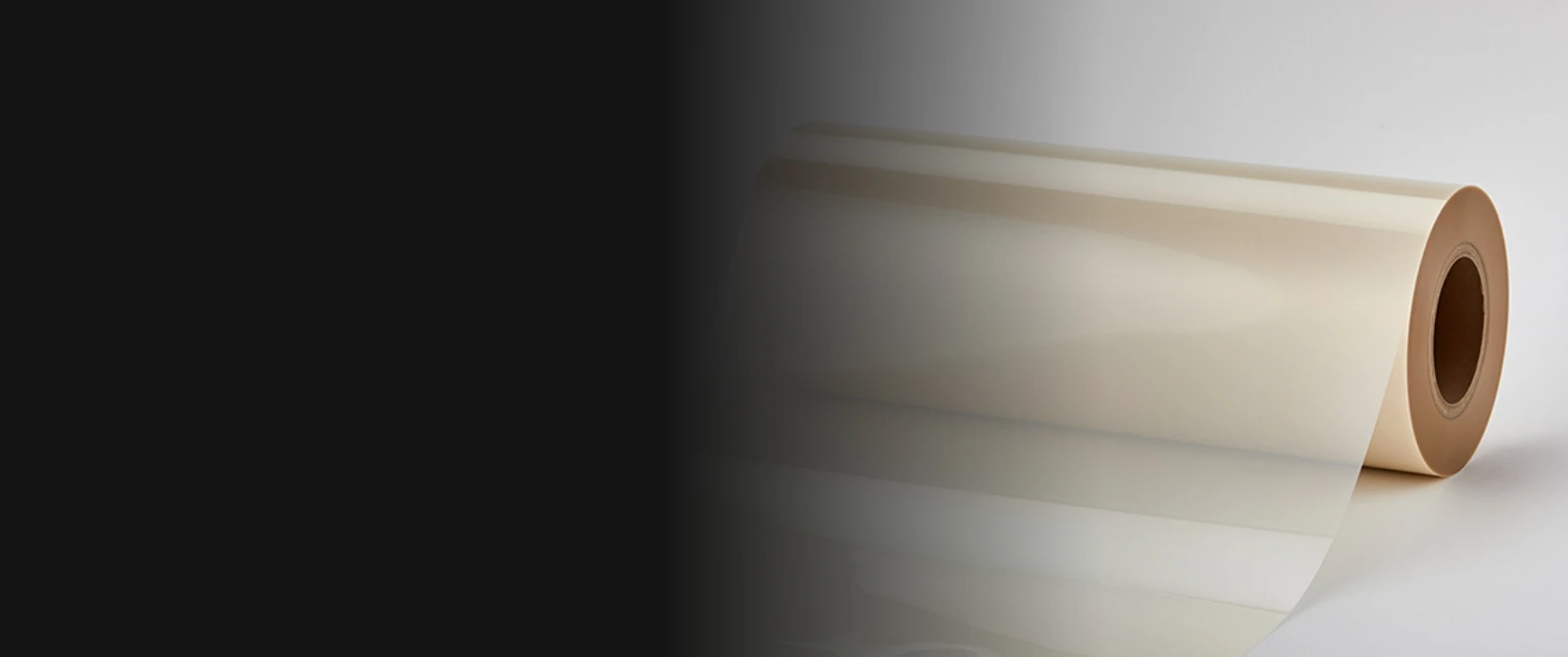

トレリナ™PPSフィルム
搭載箇所
- モーター
BENEFITS

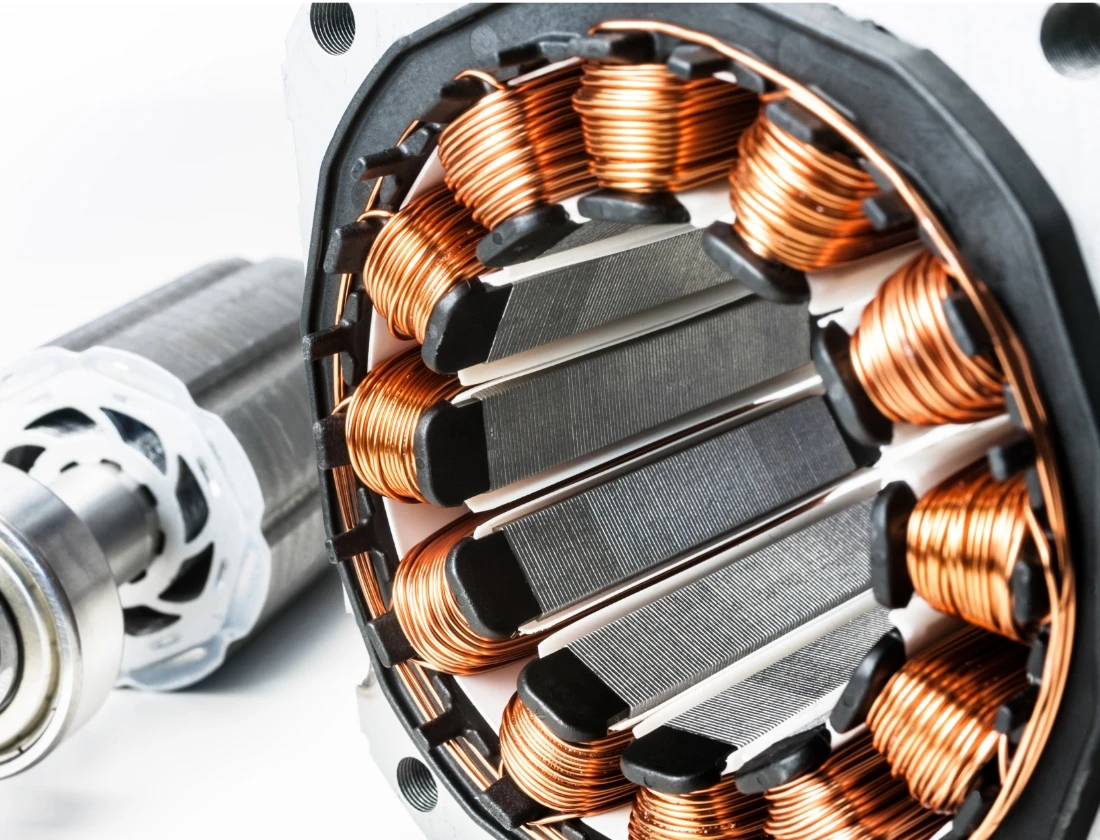

小型・高出力モーターの性能を、高耐熱の安心設計で支えます。
xEV駆動モーターや発電機の高出力化・小型軽量化・高信頼性設計を支える、耐熱・耐薬品・耐加水分解性に優れたPPSベースの積層絶縁材です。使用環境（温度／冷却方式）に応じたカスタマイズ設計が可能で、設計自由度と製品信頼性の両立を実現します。
特長
耐熱性
PPSフィルムは、UL746Bの長期耐熱規格において機械特性160℃、電気特性200℃に認定されており、耐熱区分「F種」に分類されます。また、積層品としての耐熱区分も以下の通りで、PPS単体でも積層品としても極めて高い温度での連続使用が可能です。
・TLT™：F種相当
・アラミド紙／PPS／アラミド紙：H種相当
耐薬品性
PPSフィルムは、ほとんどの有機化学薬品に対して抜群の耐薬品性を有しています。酸や塩基に対しても極めて安定しています。
耐加水分解性
PPSフィルムは耐加水分解性に極めて優れています。
活用例
#01

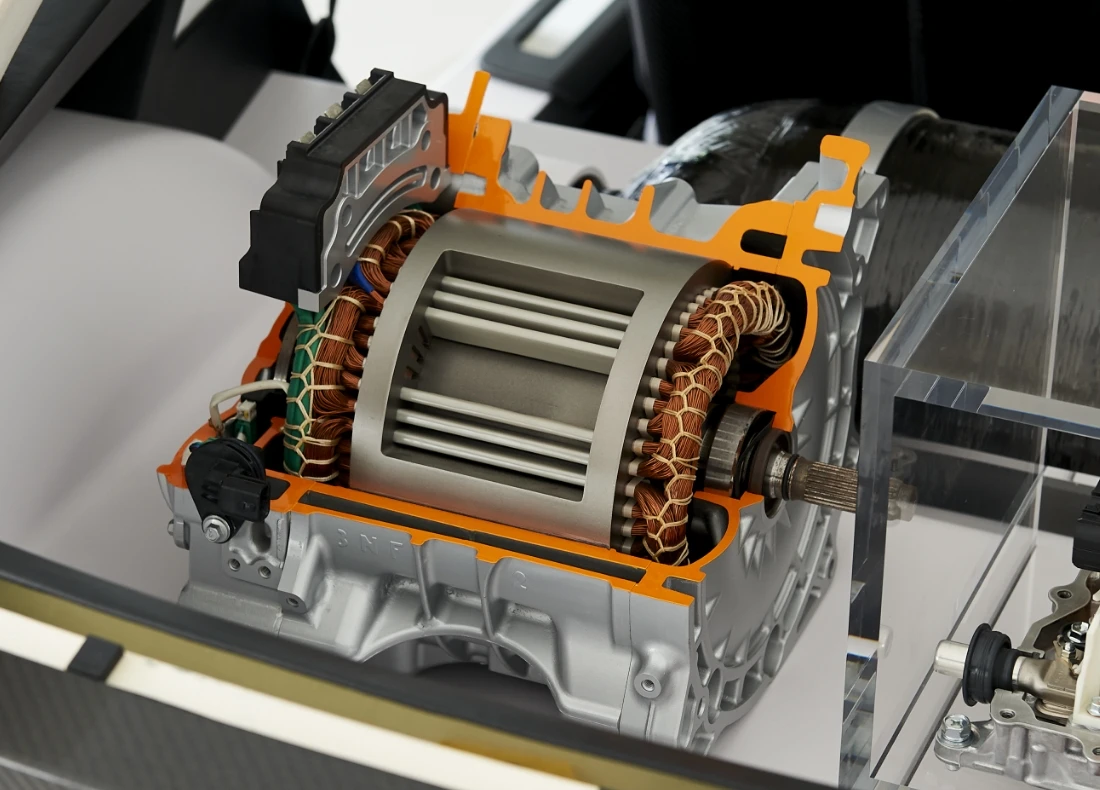

モーター
モーターの絶縁材部位としてスロット、ウエッジ、相間紙に使用されます。
また、モーターに求められる耐熱温度や冷却方式など設計に応じ絶縁材のご提案が可能です。
（採用例）
- モーターの耐熱区分F種、水冷方式にTLT™
- モーターの耐熱区分F～H種、油冷～水冷方式にアラミド紙／PPS／アラミド紙の積層品
